Защита от дронов и БПЛА: как устроена система и какие комплектующие нужны
Защита от дронов и БПЛА — это комплекс мер, который помогает снизить риск повреждения объектов беспилотными летательными аппаратами. Он может включать обнаружение угроз, оповещение сотрудников, специальные средства противодействия и физические преграды: защитные сетки, экраны и ограждающие конструкции.
При закупке материалов для физической защиты внимание часто сосредоточено на сетке. Однако её работа зависит от всей конструкции: опор, тросов, соединений и креплений к основанию. Поэтому выбор комплектующих начинается с требований к объекту и проектной документации.
В этой статье разберём, для каких гражданских объектов рассматривают пассивную защиту, что предусматривает СП 542.1325800.2024, зачем нужны разные категории материалов и как перевести проектную спецификацию в закупку.
Что такое защита от дронов и для чего она нужна
В контексте защиты объектов под дроном обычно понимают беспилотный летательный аппарат. Такие аппараты различаются по конструкции, массе, скорости и способу управления. Поэтому универсального решения, одинаково подходящего для любой угрозы, не существует.
Для предприятия задача защиты может заключаться в снижении риска повреждения оборудования, ограничении доступа к отдельным участкам и сохранении работоспособности объекта.
До выбора материалов необходимо определить, что именно требуется защищать, какие угрозы учитываются, какие ограничения есть у здания и территории и как защитная конструкция будет сочетаться с работой службы безопасности.
Физические барьеры, включая сетки и решётчатые конструкции, рассматриваются как один из вариантов защиты имущества и оборудования в рекомендациях по противодействию угрозам БПЛА. Применимость конкретного решения определяется условиями объекта.
↑ Вернуться к содержанию«Для закупки полезно сразу разделить два вопроса: какие характеристики должна иметь защитная конструкция и какие товары нужны для её комплектации. Когда требования определены, можно предметно сравнивать материалы, проверять документы и согласовывать поставку».
Для каких объектов рассматривают пассивную защиту от БПЛА
Сетчатые и тросовые конструкции могут рассматриваться для гражданских объектов разного назначения. Перечень ниже помогает сформулировать задачу проектировщику. Он не означает, что для всех перечисленных объектов подходит одинаковая сетка или одна схема крепления.
| Категория объектов | Для чего рассматривают защиту | Что важно учесть при постановке задачи |
|---|---|---|
| Промышленные предприятия | Для отдельных производственных участков, наружного технологического оборудования и инженерных систем | Режим работы, обслуживание оборудования, особенности производственных процессов и пожарные требования |
| Объекты энергетики и коммунальной инфраструктуры | Для оборудования, повреждение которого может нарушить снабжение потребителей | Доступ к оборудованию, действующие инженерные коммуникации и ограничения эксплуатации |
| Склады и логистические центры | Для открытых зон хранения, участков погрузки и разгрузки | Габариты транспорта, маршруты погрузчиков, работа ворот и доступ к грузам |
| Строительные площадки | Для отдельных временных сооружений, участков хранения и стоянок техники | Изменение планировки стройплощадки, работа подъёмной техники, перемещение людей и порядок демонтажа |
| Сельскохозяйственные предприятия | Для техники, инженерного оборудования и отдельных участков хранения | Условия среды, вентиляция, сезонные работы и свойства хранимых материалов |
| Временные жилые городки при гражданских объектах | Для отдельных модулей и объектов обеспечения жизнедеятельности | Эвакуация, пожарные проезды, обслуживание и безопасность людей |
| Частные и коммерческие территории | Для отдельных парковочных мест, хозяйственных сооружений и оборудования | Состояние существующих конструкций, границы участка, доступ и содержание защитного сооружения |
Например, для склада важны не только размеры площадки, но и возможность проезда транспорта с грузом. Для строительной площадки нужно учитывать изменение рабочих зон. Для действующего предприятия — возможность обслуживать оборудование без нарушения установленного режима.
При защите объекта с несколькими функциональными зонами требования к ним могут различаться. Эти различия следует отразить в задании на проектирование и спецификации.
Назначение «склад», «стройплощадка» или «частная территория» само по себе не подтверждает, что расчёт конструкции можно исключить. Состав документации и необходимые процедуры определяют применительно к объекту и характеру работ.
↑ Вернуться к содержанию«Заявка становится понятнее, когда в ней есть не только площадь, но и описание работы участка: что должно проезжать, какое оборудование обслуживают, какие зоны меняются. Эти сведения помогают увидеть вопросы, которые нужно решить до закупки».
Какие существуют способы защиты от БПЛА
Разные средства решают разные задачи. Одни помогают обнаружить аппарат, другие создают препятствие или обеспечивают своевременную реакцию персонала.
| Направление | Какую задачу решает |
|---|---|
| Обнаружение и наблюдение | Помогает выявлять воздушные объекты и передавать информацию ответственным сотрудникам |
| Специальные средства противодействия | Воздействуют на аппарат или используемые им сигналы в пределах возможностей конкретного оборудования |
| Пассивная инженерная защита | Создаёт физические препятствия на пути к защищаемой зоне |
| Организационные меры | Определяют порядок оповещения, действий сотрудников и восстановления работы |
Обнаружение само по себе не останавливает аппарат. Физический барьер, в свою очередь, не выполняет функции системы наблюдения. Состав защиты выбирают с учётом задач объекта и возможностей каждого средства.

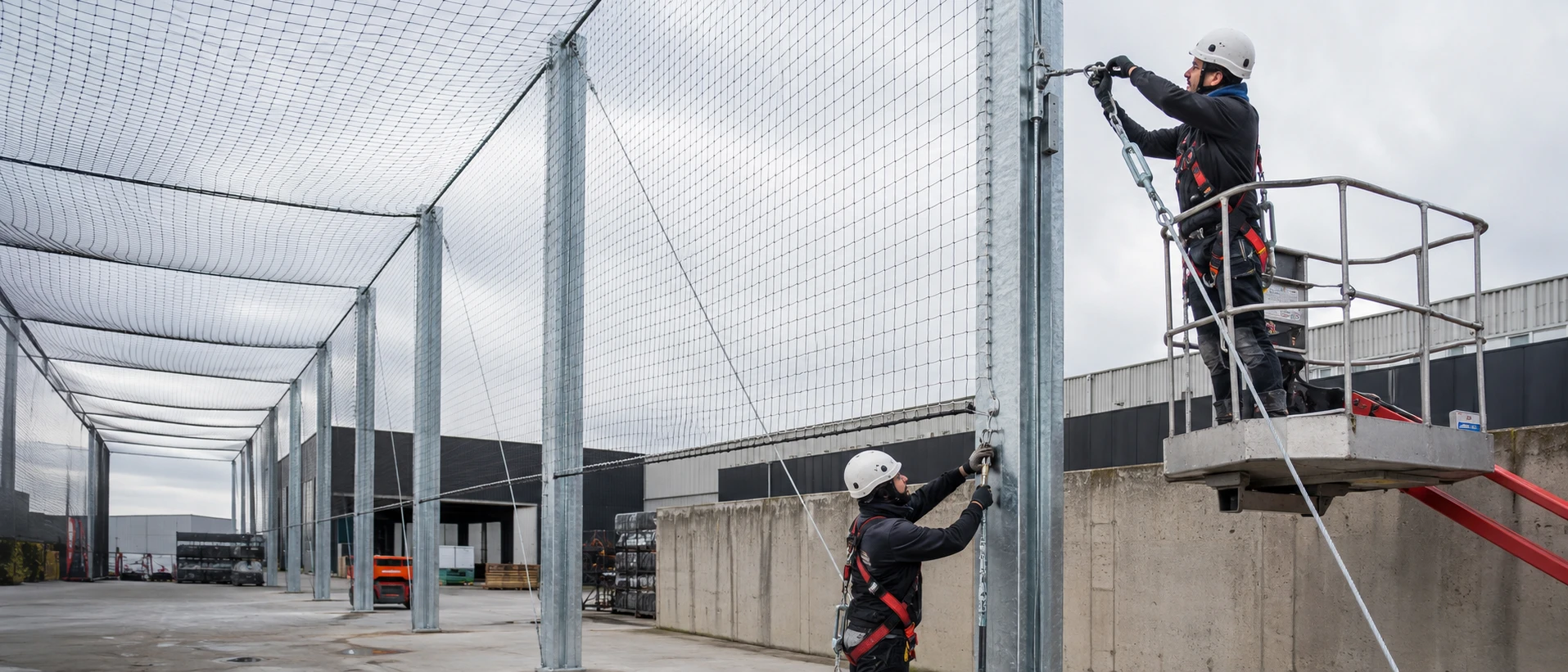

↑ Вернуться к содержаниюКак работает пассивная защита от дронов
Пассивная защита предполагает использование физических преград. Для сетчатой конструкции это полотно, закреплённое на предусмотренной проектом несущей системе.
При воздействии на полотно нагрузка передаётся соединительным элементам, тросам, опорам и основаниям. Характеристики каждого звена влияют на работу конструкции в целом.
Самому сетчатому барьеру не требуется электропитание для выполнения механической функции. При этом ему необходимы осмотры, обслуживание и проверка состояния после повреждений или неблагоприятных погодных воздействий.
Возможности такой защиты имеют границы. Удержание аппарата не означает автоматически защиту от взрыва, осколков или пожара. Если эти воздействия входят в перечень угроз, их необходимо отдельно учитывать в проекте.
Подтверждать защитные свойства нужно для конкретной конструкции и условий её применения. Название сетки, диаметр троса или маркировка отдельной скобы не заменяют эту проверку.
СП 542.1325800.2024: что требует норматив
СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования» утверждён приказом Минстроя России от 25 декабря 2024 года № 910/пр и введён в действие 26 января 2025 года. Он посвящён проектированию защитных ограждающих конструкций — ЗОК.
Основные положения для заказчика и снабженца:
- Состав защиты зависит от заданного уровня. Защитные и дополнительные сетки, тросовые ограждения и противоосколочные элементы рассматриваются в пункте 6.1.7 и таблицах 6.1–6.2. Единой двухслойной схемы для всех объектов нет.
- Учитывают эксплуатационные и особые нагрузки. Требования к нагрузкам и расчётам приведены в разделах 7–8.
- Проверяют соединения и анкеры. Пункты 8.2.2–8.2.3 предусматривают расчёты узлов и анкерных креплений; пункт 9.4 — подбор соединительных устройств по нагрузке от тросов.
- Полимерные сетки требуют подтверждения несущей способности в предусмотренных условиях — пункт 6.2.1. На взрывопожароопасных объектах горючие сетки запрещены — пункт 9.2.3.
- Существующие конструкции проверяют на дополнительные нагрузки при зависимой опорной схеме — пункт 8.2.5.
- Предусматривают обслуживание и пожарный доступ. Срок службы задаётся проектом; обязательны технический контроль и обслуживание — пункты 4.4–4.5, 5.5.
Источник: текст СП 542.1325800.2024 с нумерацией пунктов, карточка документа Минстроя России.
Из этих требований не следует, что обычная строительная сетка автоматически соответствует СП или что для любого склада не нужны проект и согласования. Эти вопросы решают применительно к объекту; перед проектированием проверяют актуальную редакцию документов.

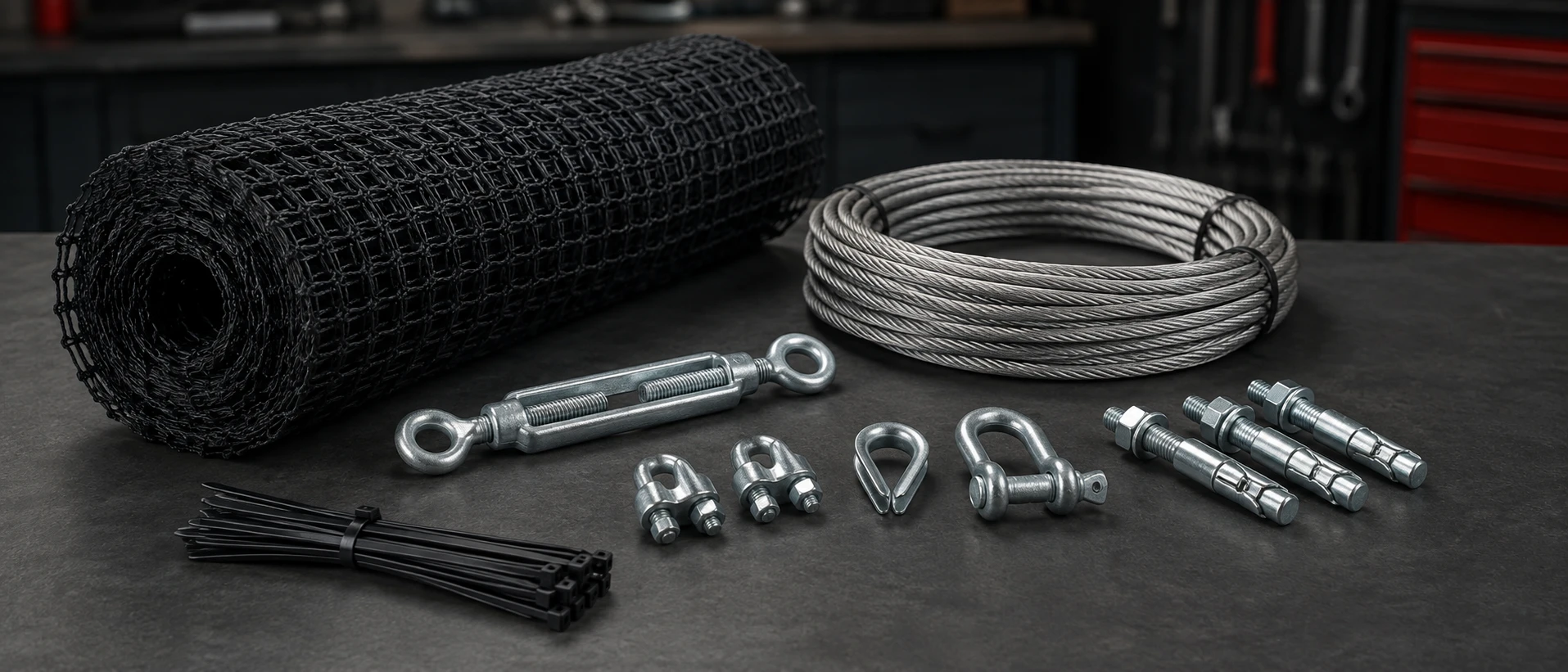

↑ Вернуться к содержаниюКакие материалы и крепёж нужны: шесть категорий
Ниже приведены отдельные позиции из ассортимента SAMGRUPP. Это примеры товаров для рассмотрения по проектной спецификации. Они не образуют готовый универсальный комплект защиты от БПЛА.
1. Сетки и сетчатые полотна
Сетчатое полотно формирует поверхность ограждения. При его выборе учитывают назначение, материал, размеры, характеристики ячейки, прочность, допустимые условия эксплуатации и требования к креплению.
Нужно различать строительные защитно-улавливающие сетки, обычные ограждающие материалы и специализированные изделия, для которых подтверждено применение в составе защиты от БПЛА.
| Наименование | Артикул |
|---|---|
| Сетка безузловая защитно-улавливающая 3,5 × 6 м | SAMC-069235060 |
| Сетка безузловая защитно-улавливающая 3,5 × 12 м | SAMC-069235120 |
До включения сетки в защитную конструкцию необходимо проверить документацию, подтверждающую её пригодность для предусмотренных воздействий.
Для наружного применения также важны сведения об устойчивости материала к солнечному излучению, влаге и температуре. Такие свойства нельзя определять только по внешнему виду или названию изделия.
2. Тросы для несущих линий и растяжек
Тросы могут выполнять функцию несущих линий, подвесов и растяжек. Их назначение и расположение задаются проектом.
При подборе учитывают конструкцию каната, материал, диаметр, прочностные характеристики, условия эксплуатации и совместимость с соединительными элементами. Длина поставки важна для закупки, но не определяет допустимую нагрузку.
| Наименование | Артикул |
|---|---|
| Трос для растяжки 8 мм, 100 м, DIN 3055 | SR-023083055-100 |
| Трос нержавеющий ART 8379, 7 × 7, А2, 6 мм, 100 м | SR-023068379-100 |
Оцинкованный и нержавеющий тросы различаются материалом и исполнением. Выбирать между ними следует с учётом среды эксплуатации и проектных требований.
Нержавеющее исполнение не означает автоматически большую несущую способность. А указание стандарта в наименовании не подтверждает пригодность троса для любой защитной конструкции.

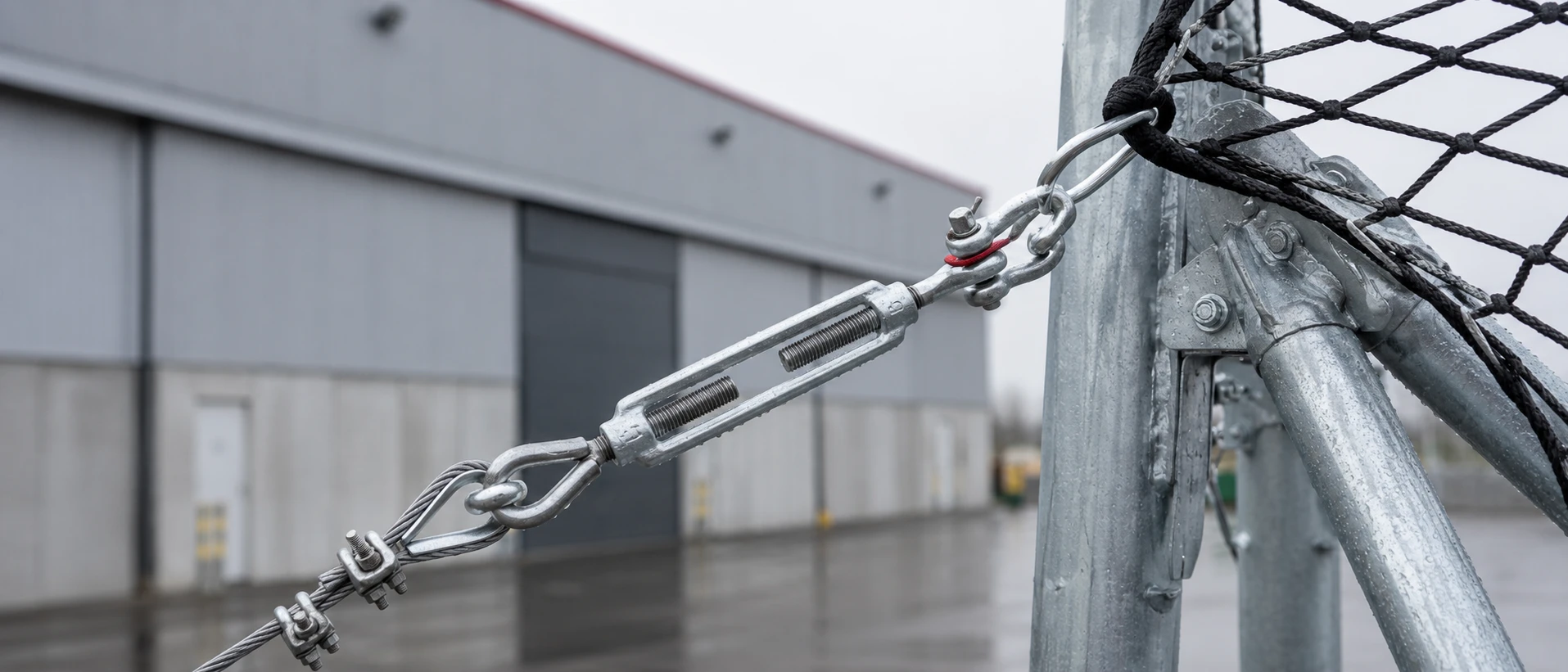

3. Талрепы и зажимы для троса
Талреп — резьбовое устройство для изменения длины соединения и регулировки натяжения. Его используют там, где возможность такой регулировки предусмотрена конструкцией.
Исполнения «крюк–крюк» и «кольцо–кольцо» отличаются способом присоединения. Выбор зависит от устройства узла, характера нагрузки и требований к фиксации.
Зажим для троса служит для закрепления участков каната в предусмотренном соединении. Его размер должен соответствовать применяемому тросу.
| Наименование | Артикул |
|---|---|
| Талреп крюк–крюк М8, оцинкованный, DIN 1480 | SR-12411081480 |
| Талреп кольцо–кольцо М8 | SR-12422081480 |
| Зажим для троса 6 мм | SR-00500601 |
Талреп подбирают по допустимой нагрузке и условиям использования. Размер резьбы М8 сам по себе не даёт ответа, подходит ли изделие для конкретного узла.
Количество зажимов, расположение и требования к затяжке определяют по документации производителя и проекту. Зажим на 6 мм нельзя автоматически включать в комплект с тросом на 8 мм.
«Одинаковые или близкие размеры ещё не означают совместимость деталей. В спецификации желательно указывать исполнение изделия, допустимую нагрузку и требования к документам. Это помогает избежать замен, которые выглядят подходящими только по названию».
4. Такелажные скобы и соединительные элементы
Такелажные скобы используются для разъёмного соединения элементов. Их подбирают по размерам, допустимым нагрузкам, устройству соединения и требованиям к фиксации пальца.
Омегообразная форма обеспечивает определённую геометрию присоединения, но возможность конкретного применения нужно проверять по документации изделия.
| Наименование | Артикул |
|---|---|
| Скоба омегообразная с внутренней резьбой 1/2″, обозначение в наименовании — 2 т | SR-023001220 |
| Скоба омегообразная с внутренней резьбой 3/4″, обозначение в наименовании — 4,75 т | SR-023034475 |
Указанное в названии значение относится к отдельному изделию и требует проверки условий, при которых оно применимо. Его нельзя переносить на всю конструкцию или считать подтверждением устойчивости к удару БПЛА.
Монтажные карабины также могут использоваться для соединений в пределах своего назначения. Однако размер карабина не подтверждает ни его пригодность для несущего узла, ни возможность применения для страховки человека. Страховочные стропы также не следует произвольно использовать как детали стационарного ограждения.
5. Анкеры и крепления к основанию
Анкерные элементы соединяют конструкцию с основанием. Их подбор зависит от материала и состояния основания, направления усилия и предусмотренной схемы крепления.
Для бетонного основания, кирпичной кладки и других материалов могут потребоваться разные решения. Внешне похожие анкеры не обязательно взаимозаменяемы.
| Наименование | Артикул |
|---|---|
| Анкер клиновой 8 × 150 мм | У0-00024488 |
| Анкер-болт с кольцом 12 × 70 мм | SR-1241270 |
При закупке проверяют применимость анкера к конкретному основанию, допустимые нагрузки и требования производителя к установке.
Кольцо удобно для присоединения некоторых элементов, но его наличие не делает крепление подходящим для любой схемы. Состояние основания и правильность установки имеют такое же значение, как характеристики самого анкера.
6. Вспомогательные крепления и материалы для ограждения зоны работ
При монтаже нужны материалы для организации рабочего участка и закрепления вспомогательных элементов. К этой категории относятся стяжки, отдельные виды хомутов и сигнальные ограждения.
| Наименование | Артикул |
|---|---|
| Хомут-стяжка нейлоновая, чёрная, 7,6 × 500 мм, 100 шт. в упаковке | SAMC-117276500 |
| Сетка для аварийного ограждения, оранжевая, 80 г/м², ячейка 100 × 40 мм, рулон 1 × 50 м | SAMC-069010050 |
Оранжевая ограждающая сетка помогает обозначить участок работ. Это назначение не предполагает её использования как противодронового барьера.
Нейлоновые стяжки, дюбель-хомуты и червячные хомуты применяют в пределах их документированного назначения. Их нельзя произвольно использовать вместо рассчитанных несущих соединений. Для наружного применения свойства конкретного изделия необходимо проверять: чёрный цвет стяжки сам по себе не подтверждает устойчивость к ультрафиолету.
↑ Вернуться к содержаниюКак посчитать комплект для закупки
Чтобы посчитать закупку, нужны схема конструкции, раскладка полотен, ведомость отрезков троса и спецификация узлов. По ним определяют количество товаров, учитывают фасовку и составляют заказ. Несущую способность и параметры защиты определяют на стадии проектирования.
-
Определить поверхности, которые нужно закрыть
Для прямоугольной горизонтальной поверхности исходная площадь равна длине, умноженной на ширину. Для участка 12 × 24 м это 288 м².
Вертикальные экраны, наклонные участки, открывающиеся элементы и другие поверхности считают отдельно по чертежам. Плановая площадь участка не равна автоматически площади всех полотен.
-
Посчитать сетку по раскладке
Площадь одного полотна 3,5 × 12 м составляет 42 м². Деление 288 на 42 даёт около 6,86: семь полотен имеют суммарную площадь 294 м². Но это только арифметическая нижняя оценка по площади.
Возможность закрыть участок проверяют по раскладке с учётом геометрии, допустимых соединений, краевых участков и предусмотренного проектом провисания. Поэтому количество полотен для заказа берут из раскладки. Универсальный запас «15% на всё» использовать не следует.
Если раскладка предусматривает восемь полотен, закупочная площадь составит 8 × 42 = 336 м². Это площадь поставляемого материала, а не обещание, что восемь полотен обеспечат защиту любой площадки 12 × 24 м.
-
Рассчитать трос с учётом раскроя бухт
Трос считают по длинам отдельных заготовок. Припуски на оконцевания и другие предусмотренные узлы должны быть включены в ведомость. Каждый диаметр и тип каната считают отдельно.
Затем проверяют, как заготовки размещаются в бухтах. Простого деления общей длины на длину бухты может быть недостаточно, если нужны цельные отрезки.
Пример закупочного расчёта. Допустим, условная ведомость предусматривает 12 цельных заготовок по 18 м, причём все припуски уже учтены. Нужно 216 м троса. Из бухты 50 м получится только две такие заготовки, поэтому для выполнения ведомости понадобится шесть бухт, хотя деление 216 на 50 с округлением вверх даёт пять.
Эти числа показывают принцип раскроя. Они не задают длину пролёта, диаметр троса или схему защитной конструкции.
-
Посчитать крепёж по типам узлов
Для каждого типа соединения записывают количество узлов и состав одного узла. Затем суммируют потребность по каждому наименованию и исполнению изделия.
Подсчёт крепежа по проектным узлам Категория Основание для подсчёта Талрепы Количество предусмотренных узлов регулировки натяжения и состав каждого узла Зажимы Количество оконцеваний соответствующего типа и число зажимов в каждом по проекту и документации производителя Скобы и другие соединители Спецификации разъёмных соединений с разделением по типоразмерам Анкеры Чертежи креплений и число анкеров в каждом узле Вспомогательные крепления Ведомость вспомогательных работ, предусмотренное назначение и фасовка Число зажимов не назначают одинаковым для всех канатов, а количество анкеров не приравнивают автоматически к количеству опор. В одном узле может быть несколько креплений.
-
Учесть упаковку, остатки и согласованный резерв
Штучные изделия, упаковки, бухты и полотна должны быть указаны в заказе раздельно. Например, если для вспомогательных работ предусмотрено 230 стяжек с фасовкой по 100 штук, заказывают три упаковки — 300 штук.
Резерв на замену согласуют отдельной строкой. Его не смешивают с обязательным количеством по проекту и остатками, возникающими из-за упаковки или раскроя.
Что должно получиться в конце расчёта
Итоговая закупочная ведомость включает наименование, характеристики, артикул, количество по проекту, количество к закупке, единицу поставки, требования к документам и условия согласования замен.
Опоры, фундаменты, кронштейны, специальные соединения и другие предусмотренные проектом элементы также должны попасть в ведомость, даже если их нет в приведённой выше товарной подборке.
↑ Вернуться к содержанию«При заказе троса важна не только общая длина, но и длина каждого цельного отрезка. А при заказе крепежа — состав узла. Проверка раскроя и фасовки заранее помогает избежать ситуации, когда метров или штук в счёте достаточно, а собрать конструкцию по ведомости невозможно».
От чего зависит стоимость защиты от дронов и БПЛА
Стоимость складывается из обследования и проектирования, материалов, несущих конструкций, монтажных работ, доставки и последующего обслуживания.
На бюджет влияют:
- размеры и конфигурация защищаемого участка;
- характеристики полотна и несущей системы;
- требования к крепежу и основаниям;
- условия наружной эксплуатации;
- доступность мест установки;
- объём работ и необходимость специальной техники.
Цена квадратного метра сетки не равна стоимости квадратного метра готовой защиты. Для сопоставления предложений поставщиков желательно использовать одну спецификацию с одинаковыми характеристиками и комплектом документов.
↑ Вернуться к содержаниюКакие ошибки встречаются при выборе материалов
Любую сетку считают антидроновой. Ограждающее или строительное назначение не подтверждает пригодность изделия для защиты от БПЛА.
Подбирают крепёж только по размеру. Диаметр и длина не заменяют сведения о допустимой нагрузке и условиях использования.
Оценивают только прочность полотна. Соединения, опоры и основания также участвуют в передаче нагрузки.
Используют вспомогательные крепления в несущих узлах без подтверждения пригодности. Это может изменить работу всей конструкции.
Считают товарную подборку готовым проектом. Артикулы помогают организовать закупку, но не определяют размеры конструкции, количество деталей и схему установки.
Считают только площадь или общий метраж. Без раскладки полотен и раскроя бухт количества могут оказаться неверными.
Не планируют обслуживание. Повреждения полотна, коррозия, износ соединений и изменения состояния основания требуют своевременного выявления.
↑ Вернуться к содержаниюFAQ: вопросы о защите от дронов и БПЛА
Может ли сетка защитить объект от беспилотника?
Специализированная сетчатая конструкция может выполнять функцию физического барьера в пределах подтверждённых характеристик. Результат зависит от самой сетки, креплений, несущих элементов и учитываемого воздействия. По одному названию изделия эффективность определить нельзя.
Чем антидроновая сетка отличается от строительной?
Различие заключается прежде всего в назначении и подтверждённых характеристиках. Строительная сетка может предназначаться для ограждения участка или улавливания падающих предметов. Чтобы применять её для защиты от БПЛА, требуется отдельное подтверждение пригодности.
Подойдёт ли обычная сетка-рабица?
Само название «рабица» не подтверждает возможность такого применения. Необходимо оценивать характеристики конкретной сетки и всей конструкции. Размер ячейки и диаметр проволоки — лишь часть необходимых данных.
Можно ли использовать сетку для аварийного ограждения?
Для обозначения участка работ — в соответствии с её назначением. Считать её противодроновой преградой без подтверждённых характеристик нельзя.
Какой диаметр троса нужен?
Универсального диаметра нет. Его выбирают по расчёту с учётом конструкции каната, нагрузок, длины участков, соединений и условий эксплуатации. Правило «8 мм до определённого пролёта, 10 мм — для следующего» без исходных данных не является достаточным основанием для выбора.
Зачем нужен талреп?
Талреп позволяет регулировать длину соединения и натяжение в предусмотренном узле. Его исполнение и допустимую нагрузку выбирают по проекту. Возможность регулировки не означает, что конструкцию следует натягивать максимально сильно.
Можно ли закрепить полотно пластиковыми стяжками?
Применение стяжек зависит от их назначения и требований конструкции. Обычные монтажные стяжки нельзя автоматически считать подходящим креплением для восприятия ударных нагрузок.
Защищает ли сетка от взрыва и осколков?
Способность задержать аппарат не подтверждает защиту от взрыва, осколков или пожара. Такие воздействия требуют отдельной оценки и соответствующих решений.
Нужны ли проект и согласования для склада или частной территории?
По одному назначению участка ответить нельзя. Необходимо учитывать характеристики объекта, конструкцию и состав работ. Утверждения «для всех складов проект не нужен» и «на пассивную защиту никогда не нужны согласования» не следует использовать как основание для решения.
Можно ли закрепить сетку на существующем здании или мачте?
Возможность такого крепления устанавливает проектировщик после проверки конструкций и дополнительных нагрузок. Наличие удобного места для крепления ещё не подтверждает, что опора или стена подходит для этой задачи.
Как часто нужно осматривать защитную конструкцию?
Периодичность устанавливают в эксплуатационной документации. Она зависит от материалов, условий работы и требований проекта. После повреждений и существенных внешних воздействий необходимость дальнейшей эксплуатации оценивают отдельно.
Можно ли посчитать комплект только по площади участка?
По площади можно получить лишь исходную геометрическую оценку. Для закупки нужны раскладка полотен, длины тросовых заготовок, состав соединений и фасовка товаров. Даже достаточная суммарная длина троса не гарантирует, что из выбранных бухт получится нужное число цельных отрезков.
Какие сведения отправить для расчёта поставки?
Подготовьте спецификацию с наименованиями или артикулами, количеством, характеристиками и требованиями к документам. Для троса приложите ведомость отрезков. Дополнительно укажите допустимость замен, адрес доставки и желаемые сроки.
